Autodesk Inventor-多维你的视野


案例分析


公司简介 中冶连铸技术工程股份有限公司(简称中冶连铸,CCTEC),是由中国冶金科工集团公司(MCC)发起设立的科技型股份制企业,总部:武汉,是国内大型的以连铸为特色的冶金专业化技术工程公司。主营业务:方坯、板坯和薄板坯连铸连轧工程,板带冷轧与处理工程和工业电气自动化控制系统。

项目背景 长期以来我们主要是使用Autocad等二维产品进行连铸&板带工程设计,但为了扩大国内市场及抢占国际市场份额,提升设计水平,为统一三维软件使用规范,便购置Autodesk Inventor ,现在:

  • 完成技术普及和推进阶段
  • 一定程度提高设计效率(暂无量化)
  • 通过奖励手段在有效时间内使核心设计人员提升了三维设计技术

客户证言 “Autodesk Inventor里面的参数驱动使模型易于修改,管路设计模块使复杂的管路设计变得轻松,缩短了工程设计时间,出图效率提高了大约20%。” —谢化斌·中冶连铸项目经理

挑 战 冶金行业一直以来都是全球制造业的重头戏,如何在激烈的市场中占有一席之地,保持优秀的连铸&板带工程设计工程是我们公司的追逐目标,而市场对产品设计要求越来越高,设计设计理念不断更新,计算机集成度不断攀升,二维环境已经不能完全满足要求,而且我们:

  • 设计产品趋于复杂,二维环境下不能满足后期分析要求,设计效率比较低,而且不够直观。
  • 设计图纸千篇一律,不能及时按客户进行更仿真式的设计。
  • 大型设备、生产线的整体装配,在二维环境下很难实现。
  • 二次开发(如2D和3D的接口、材料表、图标)及设计的过程、方法、制图的标准等方面颇有不足。

解决方案 Autodesk Inventor 11进驻2004年春节后我们公司就购置了Autodesk Inventor 8,但当时并未普及开来。2006年,随着我们三维计划的普及,迎来了Inventor 11,大有改进的产品吸引了还在使用老版本Inventor或其它三维软件的工程师们的目光。虽然我们工程繁忙,但新Inventor的设计优势还是引发了一片换用热潮。

Autodesk Inventor之实施为了满足国内外客户的日益增长的需求,我们必须不断进行新产品的研发工作,然欲善其事,必先利其器,而选择一个好的系统解决方案,势必会较便捷地提高设计,缩短我们的开发周期,让我们的产品在市场中更有竞争力,所以我们选择了Autodesk Inventor系列产品(含AutoCAD Mechanical)。

多年以来,机械制造业的设计从手工发展到二维无纸化环境,形成了非常庞大的图纸库.但三维是发展的大方向,用三维建模,更清楚地描绘了零部件剖面形状,对各个关键截面的形状控制会更好,这才能得到比较真实的成品.我们所见到的Autodesk Inventor产品是一种尺寸驱动的实体造型系统,将单个零件组合起来形成产品部件,并且通过将实体模型投影到平面上创建零件或部件的工程图。这非常契合我们公司的设计发展方向,并能有效地将原有二维(Autocad等)资源利用起来。

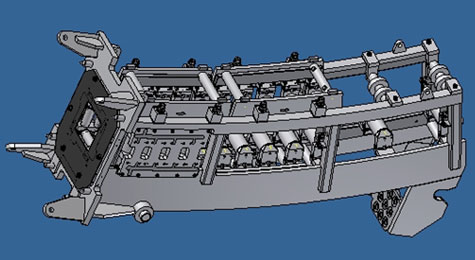

三维建模开始逐步实施,如连铸机、结晶器、开卷曲机、平整机等重要设备。我们公司三维设计工作已完成了技术普及和推进阶段,进而逐步提高三维设计技术在工程项目中的工作效率、加强了设计标准化和基础资料建设,提高并保证我公司的技术竞争实力,出图效率有一定提高,缩短交货期10%以上。

对于提高工程进度方面,在没有参考图的情况下,3D设计较之2D相当具有优势;其分析计算提供了强大功能,如通过Inventor执行有限元应力分析及干涉检查,可以创建更高质量的零件并减少现场故障。

即使从营销的角度来考虑,将三维设计成果展示给客户,效果优势是相当明显的;而且比2D一个很大的优势方面是出错率少(尤其是装配方面)。


发 展 提高了我们的设计资质,在国内及海外市场都有所斩获,现在我们的核心技术人员大都具备了良好的三维设计资质,随着我们和当地经销商的友好合作,最大限度的发挥Autodesk Inventor的工具潜能,间接也促使Inventor不断完善其功能(如2D/3D互转),我们公司将继续推广使用AIP全功能设计方案。
