ANSYS CFD-Post


ANSYS CFD-Post软件是所有ANSYS流体动力学软件的通用后处理,满足显示和分析流体动力学结果的所有需要。这些强大的功能包括和结果可视化沟通的图像生成,显示和计算数据的量化后处理,简化重复工作的自动化,以及批处理运行的能力。





适用领域

● ANSYS流体动力学软件后处理
功能和特点

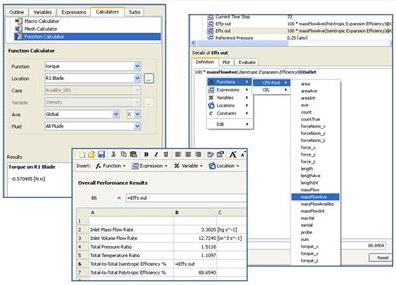

计算器和表达式
为了快速探测流场,对结果数据做积分操作,ANSYS CFD-Post 提供了一系列带有积分计算器的函数。这些通用的函数能用于强大的表达式语言,能从原始数据、或任意想要的导出变量、或原始数据中没有的变量中抽取数值。









流场动画

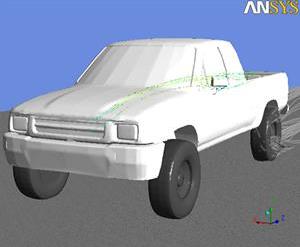

无论是稳态还是瞬态仿真,动画都帮助用户把CFD结果变活。用户可以快速定义动画,包括强大的关键帧设置,并且动画结果可以保存为高质量和压缩的MPEG-4输出格式。结合了许多图形特征以及面、体渲染选项,如纹理化和透明化(如烟雾可视化),ANSYS CFD-Post做出的动画让人印象深刻。

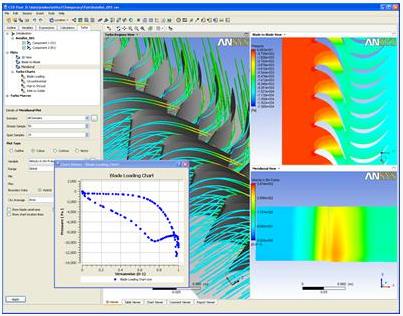

Turbo-Post
ANSYS CFD-Post为旋转机械仿真结果的后处理提供专用的模式,从生成子午视图开始(例如,周向平均值),到机匣和轮毂之间任意展向位置的展开的叶片到叶片视图。特定的图表选项和不同类型旋转机械自动生成报告所需的模版,是ANSYS旋转机械仿真包的关键部件。

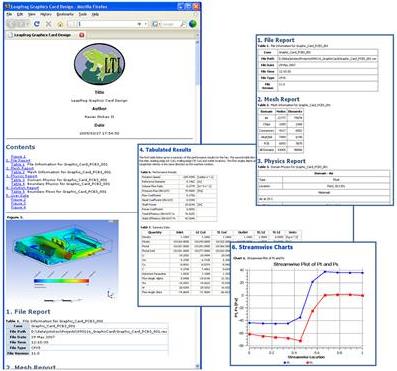

定制报告
ANSYS CFD-Post中的每个阶段都有生成报告的标准模版。通过简单的选择或剔除条目,用户能定制报告内容,包括任意用户定义的文本,图像,图表和表格,以及公司商标。报告会随着新数据动态地自动更新。最终包括可以输出为html格式,可以选择加入三维图像。

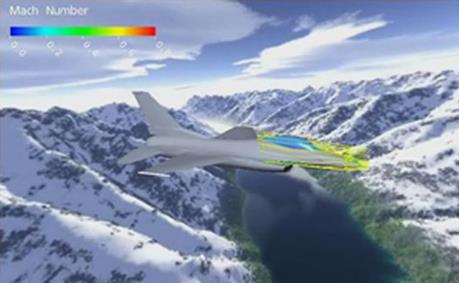

三维图像
所有ANSYS CFD-Post输出的图像当然可以保存为二维图像格式,如jpg和png。然而,对管理者、客户和同事来说,常常很难用正确的二维视图和结果有效沟通。在这种情况下,ANSYS CFD-Post软件提供了输出三维图像文件的功能,该文件能在ANSYS CFD免费发布的3-D viewer中显示。你可以把这些图像嵌入Microsoft PowerPoint中,为演示增加新的维度。

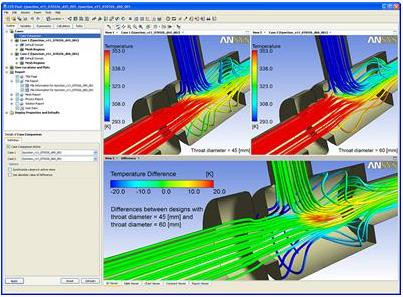

结果比较
ANSYS CFD-Post软件能同时读入多个结果数据。不同设计方案或操作条件的比较变得非常容易了。通过同步视图,对瞬态结果(包括FSI结果)同步时间,能把结果并列在一起来查看。此外,也能定量或定性计算并分析不同结果之间的差别。








广泛的后处理选项
有着现代的、直观的用户界面,在生成强大的图像来显示任何细节的流场时,ANSYS CFD-Post工具有着无限的创造性。从矢量图、流线到涡核区到流场动画,ANSYS CFD-Post提供了洞悉结果的所需的一切工具,包括任何人可以免费用3-D viewer作出三维图像。在和客户、同事沟通结果时,这些高质量的视觉画面非常宝贵,帮助你解释和理解复杂的流动现象。
高端的图像后处理仅是ANSYS CFD-Post的一部分,它还有对仿真过程很重要的强大的定量后处理能力。使用ANSYS CFD-Post随手可得的功能,用户能快速获得他们需要的计算数据:加权平均值,质量流量,力,最大/最小值,以及更多精确分析CFD结果的功能。增加列表结果、制作图表、特殊旋转机械功能、自动报告生成,ANSYS CFD-Post的后处理能力几乎无所不能。
最后来看自动化:你可以容易地创建宏,例如,在对话文件中录制交互式过程,在类似的案例中播放和重复使用它。你能用宏在后来的数据中对不同的仿真结果自动创建图像、图表、数据表和报告。ANSYS CFD-Post也能完全以批处理方式运行,用于过程自动化和集成在优化过程中。
