ANSYS DesignModeler


ANSYS DesignModeler 是集成于ANSYS Workbench 环境中的应用软件,能够为电磁场、热、应力和流体仿真工具提供三维参数化建模功能,包括几何结构建立、结构修复和简化,模型的导入导出等。



适用领域

● 仿真快速几何设计

功能和特点

现有几何模型分析

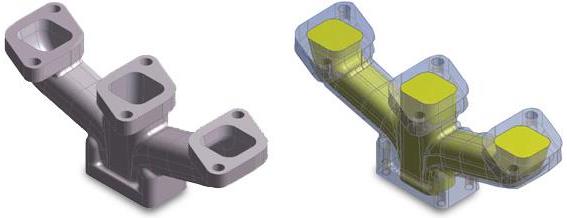

CAD模型可以精确表达产品的最终设计意图,但是缺少用于仿真分析的一些特征。ANSYS DesignModeler提供了这些特殊的仿真特征,比如切分面功能——用于施加局部面载荷、定义焊点或在模型周围定义流体域——用于流体分析。

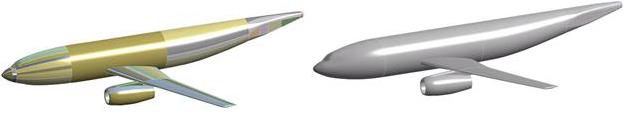

CAD模型包含了太多的几何细节特征,而这些恰恰是在仿真分析中不关心或者可以简化的区域。DesignModeler能够删除CAD特征、实体抽壳、抑制几何元素、将多个零件合并成一个组件等。

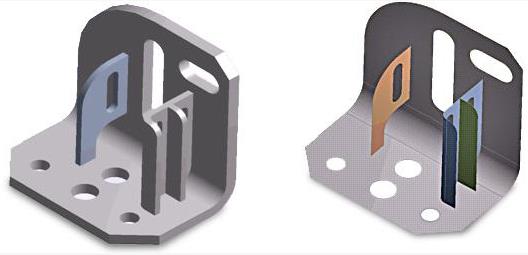

 ANSYS DesignModeler提供了板壳/曲面建模工具。面和边的合并操作通过消除不必要的特征和边界实现了模型简化,从而提高网格质量和求解速度。缝合操作确保了有间隙或重叠的模型之间的有效连接。

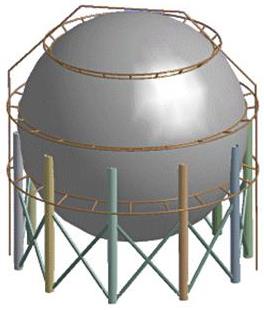

同样,面延伸大大简化了提取中面后的消除缝隙过程,使得模型建立例如焊接非常简单。另外,其他适用于建立梁模型的特征包括支持标准截面、用户自定义偏置、用户自定义截面和方向控制工具。

参数化几何模型创建
ANSYS DesignModeler支持草图拖拉模式来创建参数化几何模型。建模方式包括拉伸、旋转、扫掠、倒角和其它标准方式。此外,ANSYS DesignModeler还支持体素和布尔运算来创建一个新的几何模型或在现有模型上添加补充的几何形状。这些模型可以用于ANSYS的任何核心仿真分析软件使用,或者用于ANSYS DesignXplorer进行设计优化。

概念建模
在产品研发过程中,详细的CAD几何建模之前可以使用概念建模。这种简化设计及仿真结果在设计初期对于产品做出快速判断是非常重要的,这可以极大地影响产品成本。





自动化及灵活的定制
ANSYS Workbench环境下的几何建模是高度自动化的,根据分析类型或应用程序进行灵活自定制。ANSYS DesignModeler是基于几何特征的参数化建模软件,能够从手绘草图中建立参数化几何模型,或者对现有CAD几何模型进行修改,包括许多自动化选项,如简化、清理、修复及特征忽略等。
仿真计算要求具有特殊的建模功能,而这些是典型的CAD软件建模操作所不具备的。因此,缺少这些特殊建模功能的CAD软件系统,是不利于仿真计算的。
ANSYS DesignModeler为仿真分析提供了特殊的建模功能,包括参数化几何模型创建、概念化模型创建、几何模型自动清除修复以及一些用于流体分析、结构分析和其它分析类型的自定义工具。

自动清理和修复
清理和修复有问题的几何模型是工程仿真的主要瓶颈。ANSYS DesignModeler的清理和修复工具能够自动检测、修复常见问题模型,比如小边,银面、洞、缝隙、带尖角的面,使得几何模型能很快用于分析中。
