ANSYS Explicit STR


ANSYS Explicit STR是一个初级工具,采用显式算法求解工程问题。所求解的问题一般都是高度非线性,大应变、应变率,多体之间的复杂接触以及接触面的改变等问题。



适用领域

● 跌落试验(电子产品和消费品)

● 高速、低速实体之间的碰撞(体育器材、航空飞行器)

● 高度非线性的塑形屈曲(制造业)

● 材料失效(国防军工安全)

● 破坏的接触,如分层和焊点(电子、汽车)

功能和特点

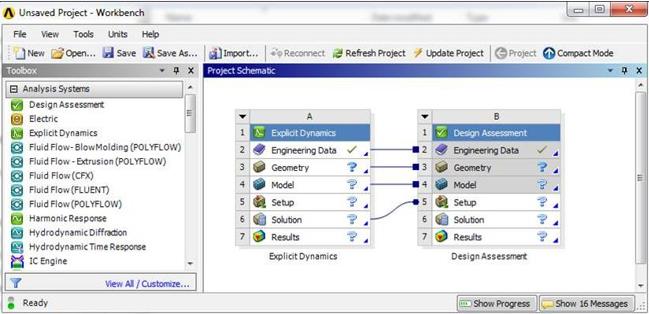

熟悉的用户界面
● 管理仿真整个环节,效率和易用性
● 各分析系统的建模,如热、静态结构分析
● 实现材料数据、网格、模型连接关系、载荷、约束等

信息的传递

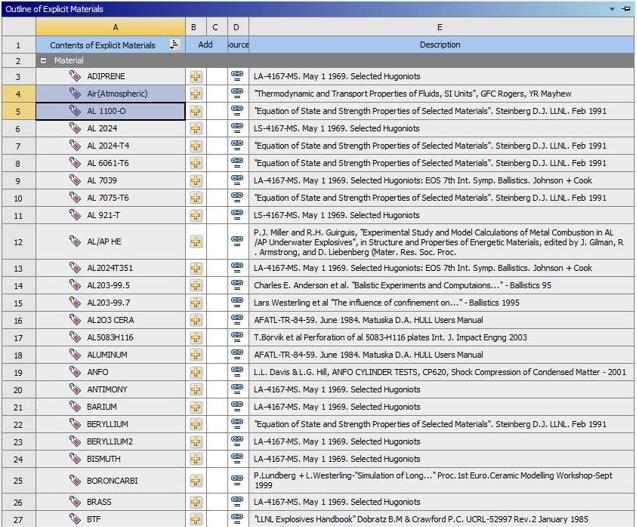

易用的显式动力学材料库
● 工程数据中的显式材料库包含200多种材料本构,用于

绝大多数显式问题的分析
● 数据库中模型可以直接使用,无需输入任何参数
● 工程库中包含大量的状态方程、强度模型、失效模型

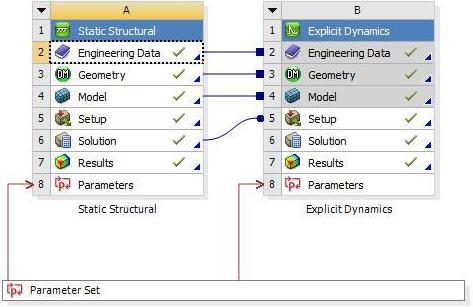

隐式到显式数据传递
多数显式问题需要计算预应力,这是比ANSYS Mechanical(隐式)求解器更高效的方法,预应力计算用于ANSYS Explicit STR模拟连接的失效、碰撞等问题分。ANSYS Workbench环境下各种类型的求解器都使用同样的用户界面,使得问题变得更加简单方便。

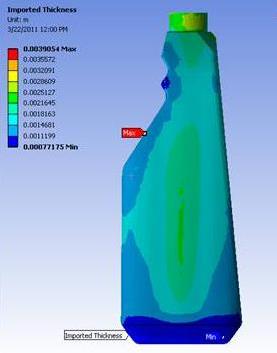

 离散面体厚度
ANSYS Workbench中可以对变壁厚的容器进行虚拟制作过程和试验过程,采用吹塑模拟和热成型模拟来获得容器厚度的分布,模型可以传递到ANSYS Explicit STR,进一步分析碰撞响应。ANSYS Explicit STR也能够导入外部的数据作为变壁厚的数据。

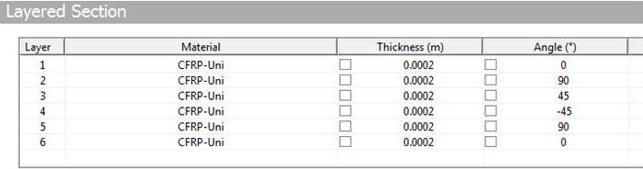

便利的复合材料建模
● 方便的进行复合材料的建模和模拟

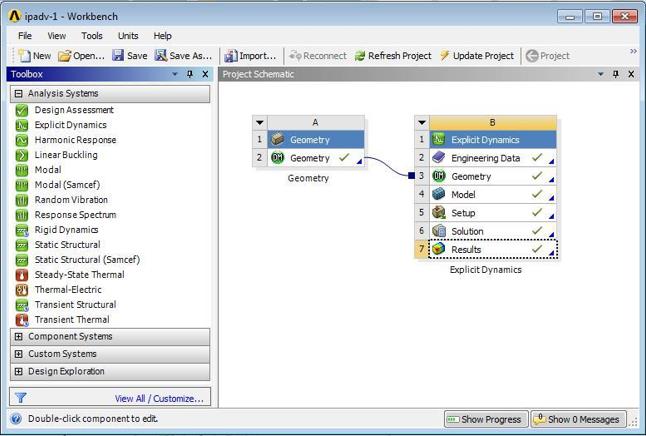

直接访问结果
● 通过设计评估工具可以直接访问ANSYS Explicit STR
的结果
● 可以提取仿真结果,用脚本进行处理提供客户化的定制工具



自动生成报告
仿真分析结束后,编写报告是令人烦恼的一件事,不但需要收集仿真过程生成的图片、曲线图,而且详细描述仿真所输入的参数,ANSYS Workbench具有完美的自动形成报告的功能,只需要点击鼠标即可完成操作。
