ANSYS RMxprt针对各种电机类型、定子/转子尺寸、绕阻、额定数据等,仅输入参数就可以简单生成模型,可基于磁路解析法快速计算设计所需的基本特征参数。ANSYS RMxprt视窗化界面下,电机设计工程师能轻松地依据模板化的设计流程输入电机参数,非常快速地分析电机性能。ANSYS RMxprt能自动一键生成精确的电磁场有限元分析模型,自动生成等效电路,用于控制系统设计和仿真分析。
适用领域
● 感应电机
单相感应电机、三相感应电机、双馈感应发电机
● 直流电机
DC电机(电励磁型、永磁型)、串激电机
● 同步电机
永磁同步电机、无刷直流电机、开关磁阻电机、爪极发电机、轴向气隙电机、三相绕线转子感应电机、三相凸极同步电机、异步启动永磁同步电机
功能和特点
输入参数
● 选择电机类型
● 选择运行模式(电动机/ 发电机)
● 额定值(输出功率、转速、转矩等)
● 从模板中选择电机/ 定子铁心、磁铁等形状
● 在模板中输入各尺寸值
● 定义铁心、永磁体材料特性
● 绕组及其规格(匝数、绕阻方式等 )
输出结果
● 稳态特性
— 绕组电阻、dq 轴电感、扭矩常数、感应电动势常数等
● 空载工况
— 铁心齿部、轭部、气隙、永磁体各部分的磁密强度,漏磁系数、齿槽转矩、空载转速、空载损耗、空载电流等
● 额定工况
— 额定转速、转矩、输出功率、损耗、效率、功率因数、滑差等
● 特性曲线
— 速度特性:功率、扭矩、 效率、电流等
— 输入电流特性、矩角特性等
● 电流、电压波形
— 正弦波交流驱动、逆变驱动(脉冲、PWM)等
各种功能
● 适用于电动运行式、发电机运行模式
● 适用于内转子、外转子
● 用户自定义任意绕组形式设置
● 弱磁控制、PWM 逆变驱动等
● 铁心损耗计算
● 无缝集成参数化、优化求解、调谐功能(ANSYS Optimetrics)
● 输出分析结果(特性规格、特性曲线)的文本文件
● 自动生成有限元分析(ANSYS Maxwell 2D/3D)模型
● 自动生成控制电路分析(ANSYS Simplorer)的等效电路模型
● 适用脚本(VB script Java script IronPython)
● 批处理分析
模型生成
从模板中选择转子和槽型、材料特性、绕组信息及驱动电路等,仅将必要信息输入属性窗口就可以完成模型生成。不需要高级的CAD操作技术。

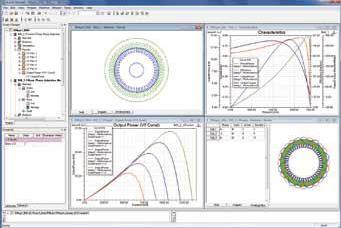

设计输出和特性分析
● 基于输入参数,使用磁路法瞬间输出电机的各特性。使用普通电脑PC机几秒就完成1次计算,因此,成百上千种设计方案的对比性分析也仅用几分钟就可以得到特性。
设计输出和特性分析
● 求解后,ANSYS RMxprt模型可以自动生成更精确的电磁场有限元分析(ANSYS Maxwell)的2D或3D模型,自动生成电路仿真器(ANSYS Simplorer)等效电路模型,用于控制系统设计,将ANSYS RMxprt生成的设计模型无缝集成到高级的设计环境。
适用案例
