ANSYS Maxwell


ANSYS Simplorer是在汽车、航空航天、工业设备中广泛使用的大规模机电系统多物理域系统仿真软件。Simplorer可将电机及控制器的设计、驱动电路设计、模拟数字控制设计等各种不同的技术综合在一起,实现多技术仿真解决方案。

ANSYS Simplorer采用多层次的建模方法,根据不同的仿真需求使用不同精度的模型,适用于从大规模系统仿真到详细电路仿真的应用范围。另外,除了在电气、电子方面,ANSYS Simplorer还可以应用于流体、结构、热等领域。



适用领域

● 电力电子

● 模拟数字电源

● 电力机车

● 多物理域系统

功能和特点
IGBT 特征化建模

● 可以快速精确生成IGBT 的行为级、平均和动态模型

电源模块特征化建模


● 根据数据手册或测试结果,快速建立DC-DC 电源模块模型

在线数据库模型
● 包含供应商提供的1200 多种通用器件SPICE 模型
● 包含Maxwell Technologies 公司的Wuth capacitor 模型库

与其它仿真软件协同仿真
● 包含与Simulink、ModelSim、QuestaSim的接口,并可以方便载入以FPGA、ASICs 为对象的控制程序及数字设计

直接支持SPICE 和PSPICE 模型文本

与Verilog 协同仿真

优化仿真性能的新求解器

SAE ( 美国机动车工程师学会) VHDL-AMS 统计分析包

● 适用于电气、电子、机械器件及子系统的参数化扫描、优化设计、灵敏度分析、统计分析和调谐分析

分布式求解功能
● 可将参数化、优化设计方案自动分配到局域网上的多台计算机或多个CPU 内核上进行并行计算,大大加快仿真和设计空间探索的速度

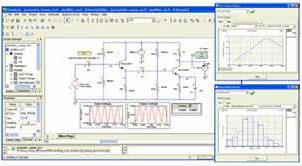

仿真功能
● 电路仿真
● 方框图仿真
● 状态机仿真

仿真种类
● 直流分析、交流分析(频率响应)、瞬态分析(瞬态响应)
● 直流工作点扫描、频率响应(波特图/ 奈奎斯特图)
● 协同仿真


文件输入输出接口
● ASCII、Access、Excel、CSV、Comtrade、SPICE、TEC 示波器、IEEE

模型库
● 汽车、电源模块、电机、机械系统、油压系统、备用电源、开关电源、传感器

模型生成、接口功能
● 生成VHDL-AMS、C/C++ 程序、SML 独立模型
● SPICE 模型(3F5)导入
● 与MATLAB/Simulink、Mathcad、ADVISOR 协同仿真

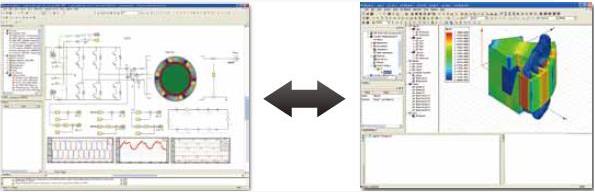

● 与Maxwell 2D/3D 直接瞬态协同仿真
● 电磁场有限元分析模型导入

系统评估功能
● 参数扫描、蒙特卡洛分析、3 维图形、遗传算法、单纯形搜索法、调谐分析、极端状况分析、敏感度分析
● 频率扫描

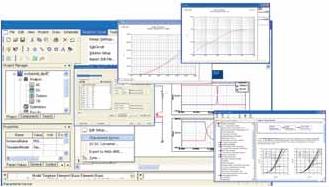

后处理
● 2D/3D 曲线、直方图、表格、探针
● 信号处理(FFT 分析、峰峰值、有效值、纹波等)

其它工具
● 原理图编辑器、数据分析工具、建模工具、符号编辑器、VHDL-AMS 向导、IGBT 参数化建模向导


建模技术
● ANSYS Simplorer 支持4 种标准的建模技术,在多物理域系统设计中,工程师可以根据不同目的使用合适的建模方法。


VHDL-AMS
支持IEEE 标准(1076.1)的建模语言、多物理域和数模混合系统的设计和模型互换。
● 方框图--实现线性/非线性混合等理想化动态系统、环路控制系统的仿真。
● 电路--稳定、高速的电路仿真器支持多层次半导体模型,适用于电力电子、高速开关电路。
● 状态机--实现事件驱动处理,使PWM 信号和空间矢量控制等数字信号处理的描述变得容易。

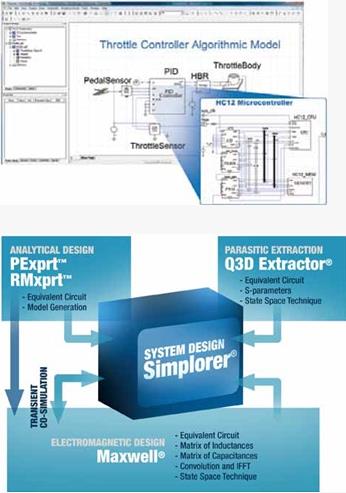

系统综合
为了描述更实际的系统,ANSYS Simplorer 具有各种与外部模型的接口。
● 有限元链接
可以将电磁仿真工具ANSYS Maxwell 2D/3D、ANSYS RMxprt、ANSYS PExprt、ANSYS Q3D Extractor 计算得出的电气设备、变压器、电机、母排等设备的特性很容易地导入到ANSYS Simplorer 中。另外,ANSYS Simplorer 也可以导入ANSYS Mechanical、ANSYS Icepak等结构、热、流体软件计算的模型,可以同时分析电路、磁场、结构、热。
● SPICE 链接--ANSYS Simplorer 可以使用SPICE(3F5) 器件。
● 协同仿真--与MATLAB







特征化建模工具
ANSYS Simplorer 强大的设备和系统元件特征化建模工具支持IGBT特征化建模和DC/DC 变换器行为级建模,利用该工具,可以生成IGBT、DC/DC 变换器的行为级、平均和动态模型。
